產品綜述

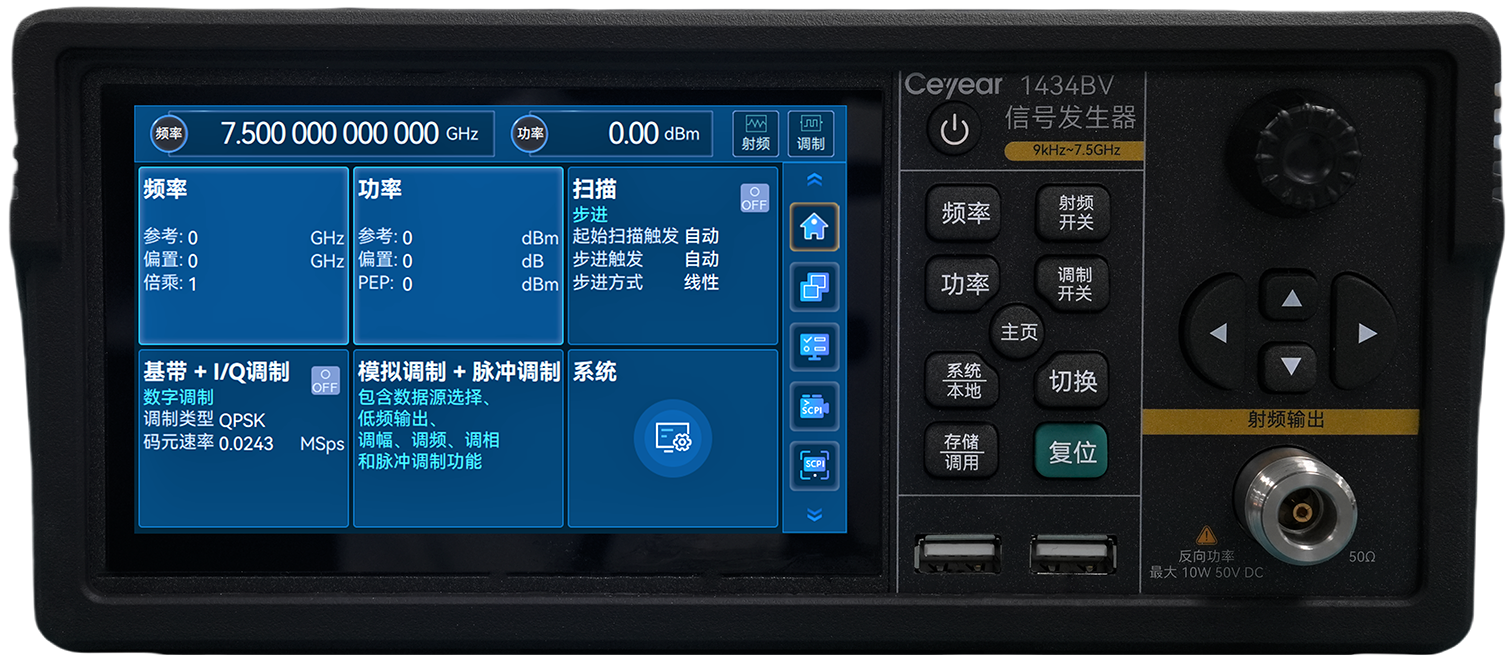

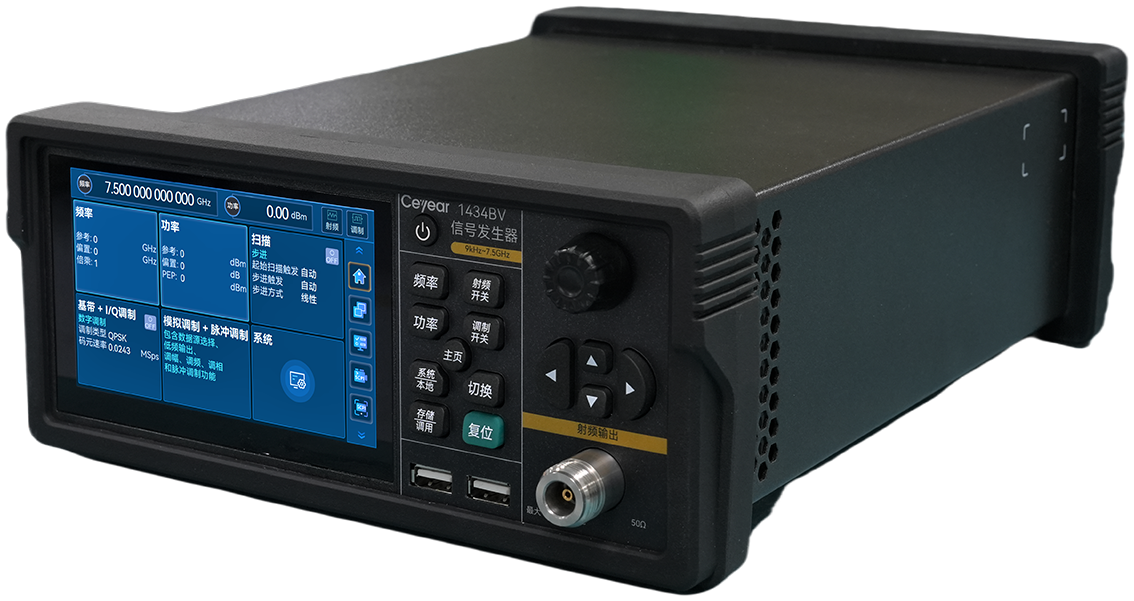

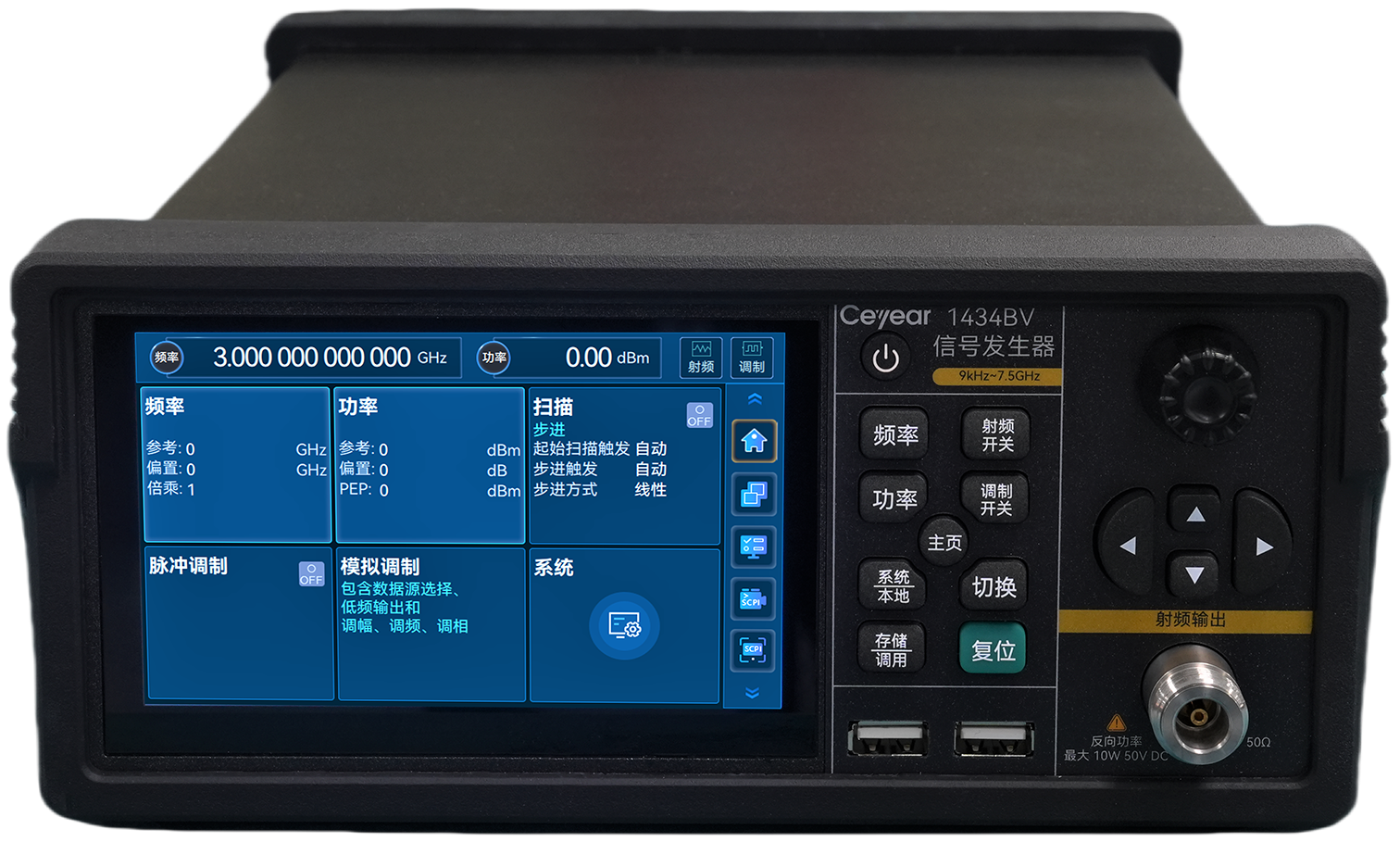

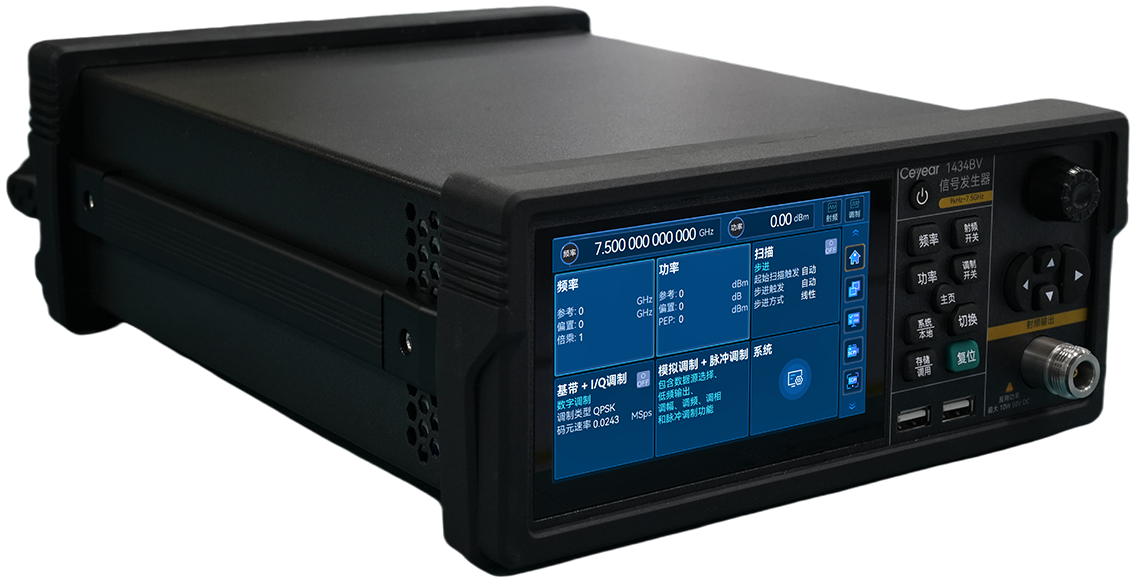

1434AV/BV是一款經濟型矢量信號發生器，頻率范圍覆蓋9kHz～3GHz/6GHz/7.5GHz，最大調制帶寬240MHz。內置基帶信號發生器，支持PSK、QAM、FSK、MSK等超過30種格式的通用數字調制信號的實時發生。具備任意波播放功能，搭配信號模擬軟件，可產生5GNR、LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號。2U窄機箱結構，重量低至4kg，便攜性好，集成緊湊性高，可滿足通信、工業電子、高校等多領域多場景高性價比測試需求。
產品特點:
頻率覆蓋9kHz～3GHz/6GHz/7.5GHz
大動態范圍功率輸出
最大調制帶寬240MHz
標配30多種標準數字調制樣式實時產生
支持用戶自定義仿真數據下載播放，可產生5GNR、LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號
優異的矢量調制性能，EVM為0.5%（5G NR，3.5GHz，測量值）
標配調頻、調相、調幅、脈沖調制等多種調制功能
具備反向大功率燒毀保護功能，DC-50V，AC -50W(1GHz)
支持跨平臺客戶端及瀏覽器訪問控制
支持USB功率計進行測試顯示及功率平坦度校準補償
支持SCPI指令錄制，可生成Qt、C#、C++等程控示例工程
支持USB、LAN接口程控

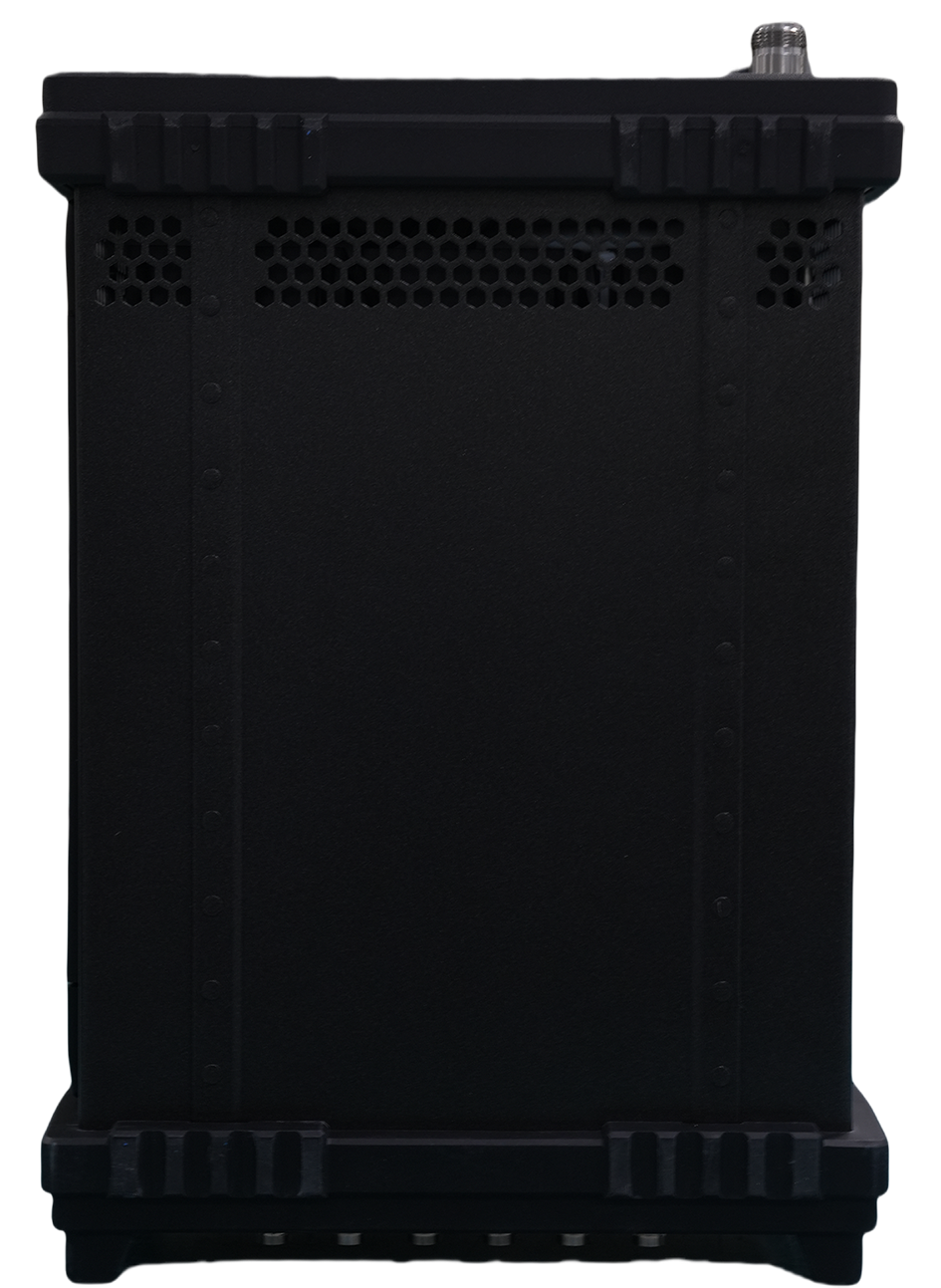

2U窄機箱設計，19寸標準機柜可并排部署2臺，重量低至4kg，便于搬移
最大240MHz調制帶寬
功能特點
-
最大240MHz調制帶寬
1434AV/BV矢量信號發生器能夠提供最大240MHz調制帶寬，頻響優于1dB。根據不同應用場景，支持120MHz、240MHz帶寬靈活選配，可滿足4G、5G等多種通信測試需求。
-
高可靠大動態功率輸出

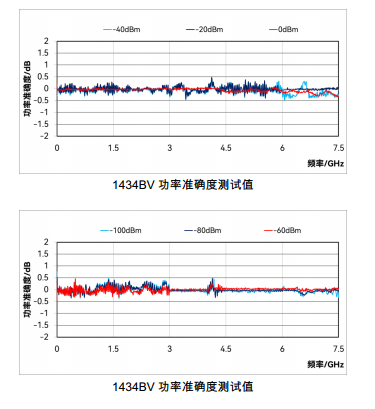

標配高可靠大動態電子衰減器，最大輸出功率達+25dBm（測量值），最小輸出功率達-120dBm，功率準確度<0.5dB（測量值）。
-
支持標準數字調制樣式實時產生

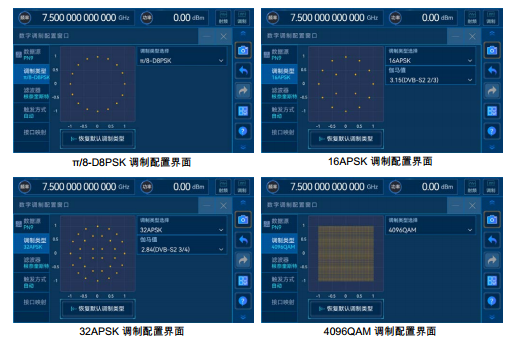

標配30多種標準數字調制樣式實時產生功能，相比任意波方式，大大減少生成時間，在高速測試場景中具備明顯的速度優勢。
PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE
QAM：16、32、64、128、256、512、1024、2048、4096
FSK：2、4、8、16、32、64、自定義FSK
APSK：16APSK、32APSK
ASK、MSK、自定義IQ文件
-

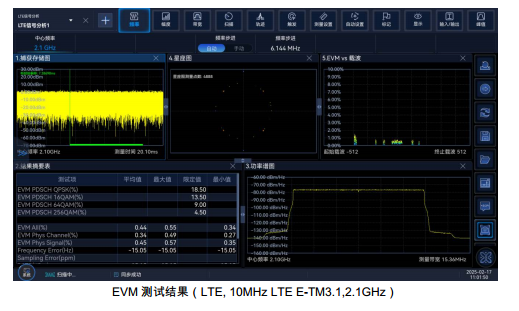

優異的矢量調制精度
1434AV/BV矢量信號發生器具備優異的矢量調制精度，EVM為 0.5%（5G NR，3.5GHz載波，測量值），ACLR 為-55dBc（5G NR，3.5GHz載波，測量值）。勝任通信設備研發中的性能評估及產線中的通信設備性能檢測。
-
支持用戶自定義仿真數據下載播放，可進行多種通信協議信號模擬

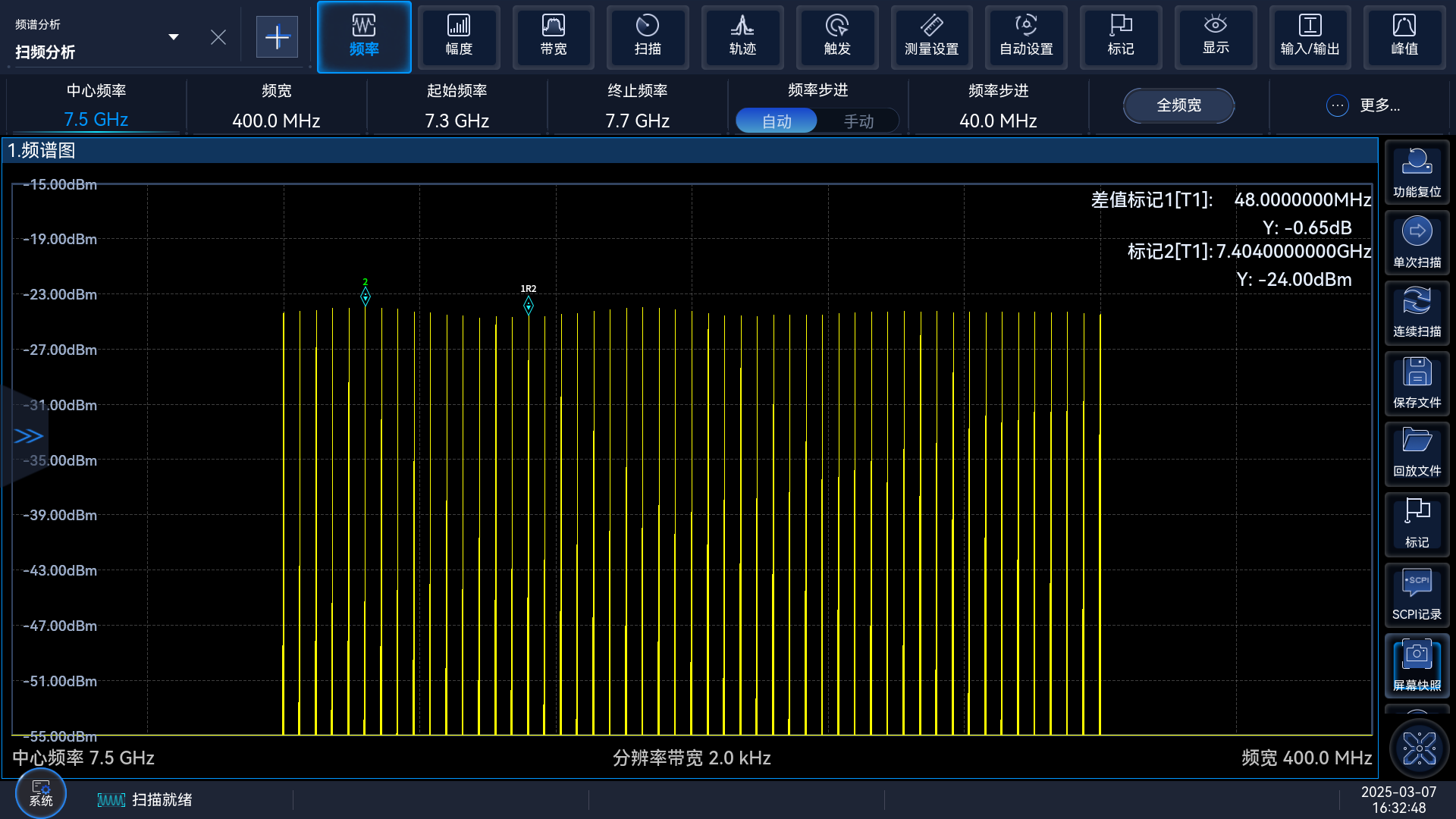

1434AV/BV矢量信號發生器搭配信號模擬軟件，可產生5GNR、LTE、WCDMA、GSM、WLAN、LoRa、藍牙等多種通信協議信號，并自動下載播放。
-

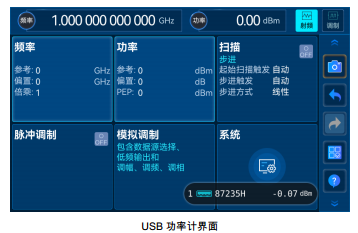

支持USB功率計進行測試顯示及功率平坦度校準補償
1434AV/BV矢量信號發生器支持思儀科技等多家廠商的功率探頭進行測試顯示，并能使用功率探頭進行自身的功率平坦度校準補償。
-

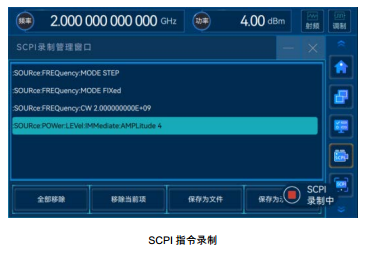

支持SCPI指令錄制
1434AV/BV矢量信號發生器支持SCPI指令錄制，該功能可自動生成Qt、C#、C++等程控示例工程，讓程控更簡單。
