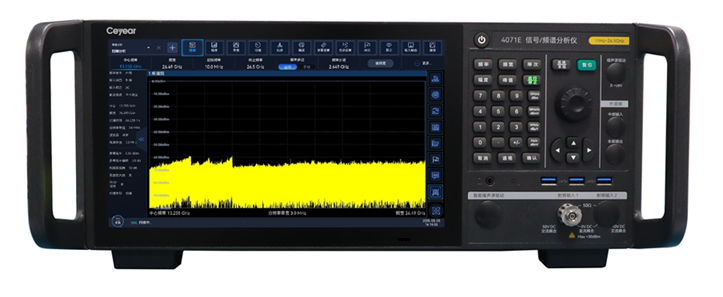

Ceyear 4071系列信號/頻譜分析儀是電科思儀推出的經濟型信號/頻譜分析儀產品。
Ceyear 4071具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度，具備頻譜分析、I/Q分析、實時頻譜分析、瞬態分析、矢量信號分析、脈沖分析等豐富的測試功能。
能夠滿足在無線通信、汽車電子、低軌衛星、物聯網等領域研發、生產快速測試需求。
功能特點
-
全面的頻譜分析能力

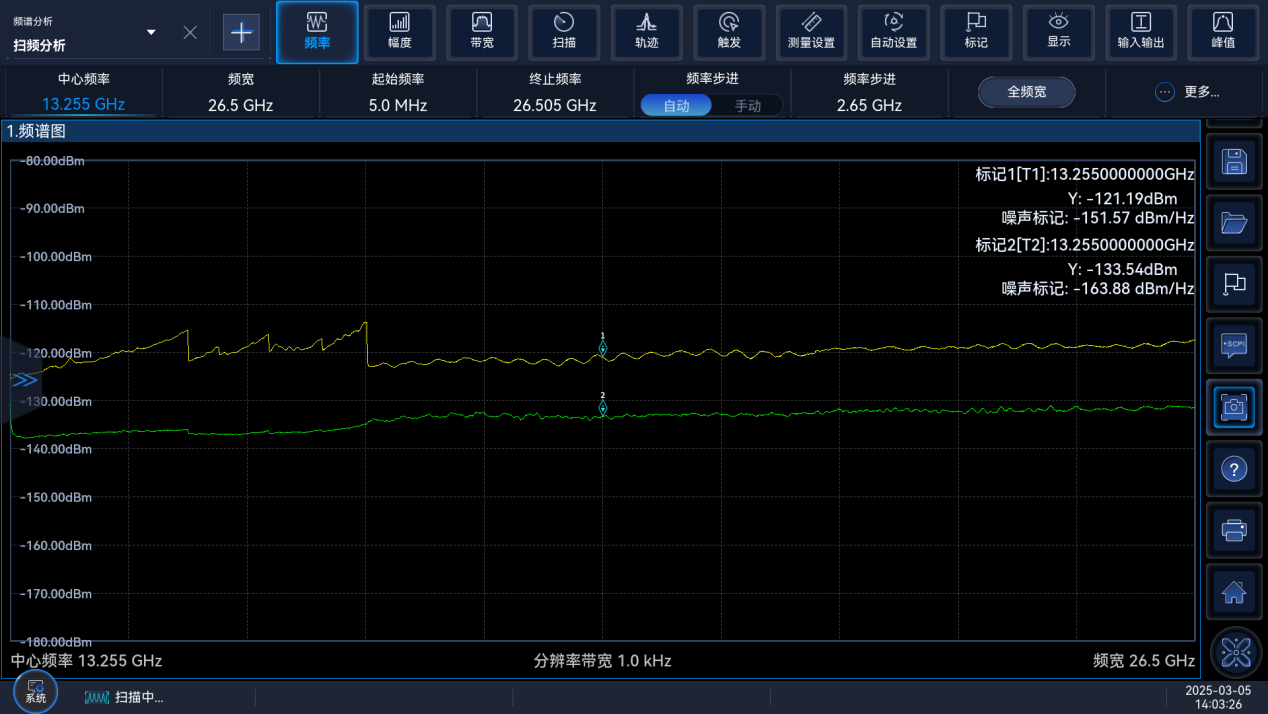

● 支持掃頻和FFT兩種掃描類型
● 零頻寬快速掃描，最快掃描時間1μs
● 掃描點數支持101～120001
● 可配置6條軌跡，12個標記。具有NdB標記、噪聲標記、帶寬功率/密度標記、載噪比、調幅深度等標記功能
● 支持正常、正峰值、負峰值、取樣、平均（視頻/功率/電壓）并行檢波
● 支持自由、電源、視頻、外部、定時器、突發信號等多種觸發方式，支持時間門測量、場強測試等功能
● 具有占用帶寬、鄰道功率（含信道功率）、功率統計（APD/CCDF）、突發功率、頻譜發射模板、諧波失真、三階交調等測試功能
-
200MHz分析帶寬
Ceyear 4071最大200MHz的瞬時分析帶寬，可提供10MHz（標配）/40MHz/200Hz共3種分析帶寬選擇，滿足不同測試場景的應用需求。
多種分析帶寬配置選擇
提供10MHz/40MHz/200MHz共3種帶寬配置選擇，滿足在5G NR、WLAN等不同測試應用場景進行靈活配置。
優越的無雜散動態范圍
200MHz分析帶寬下無雜散動態范圍為-75dBc。
-
全面的無線通信協議分析能力
Ceyear 4071的移動通信協議分析選件能夠快速、直觀地測試5G NR、LTE、NB-IoT、WCDMA、GSM等多種無線通信標準的信號特性。
5G NR信號分析

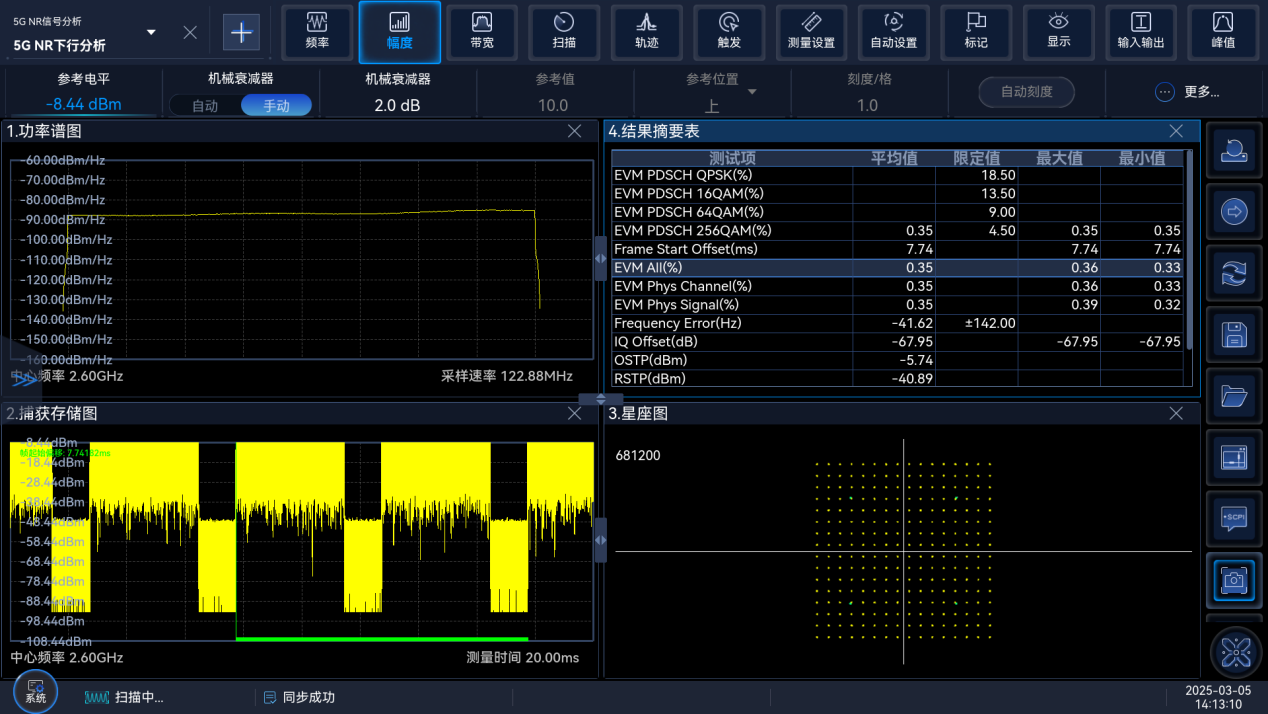

5G NR信號分析功能可對3GPP Rel-15、Rel-16、Rel-17、Rel-18版本的5G NR上行和下行信號進行調制分析，支持FDD、TDD兩種雙工模式，支持BPSK到1024QAM多種調制格式，支持Test Model一鍵測試和自定義參數靈活設置分析，顯示不同調制方式、物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、資源分配等多種視圖。
LTE信號分析
LTE信號分析功能可對上行和下行信號進行調制分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調制格式，支持E-TM一鍵測試和自定義參數靈活配置分析，顯示不同調制方式、物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、EVM Vs.載波等多種視圖。
OFDM信號分析
OFDM信號分析功能可對自定義OFDM信號進行調制分析，支持前導、導頻、CP、子載波、符號個數等多種參數自定義靈活配置，支持BPSK到1024QAM 多種調制格式，提供捕獲存儲、功率譜密度、星座圖、總結表等視圖。
NB-IoT信號分析
NB-IoT信號分析功能可對基于FDD LTE制式的窄帶物聯網下行鏈路信號進行調制分析，支持獨立（Stand-alone）、帶內（In-band）、保護頻帶（Guard-band）三種部署模式，支持N-Test Model一鍵測試和自定義參數靈活設置，顯示不同物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、EVM vs.載波等視圖。
無線通信信號帶外特性分析
在帶外測量方面，能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、頻譜發射模板（SEM）等測量。
-
強大的實時頻譜分析功能
實時頻譜分析功能是突發、捷變、跳頻信號等隨時間變化信號的極佳測試工具。
● 最大實時分析帶寬10MHz/40MHz/200MHz可選

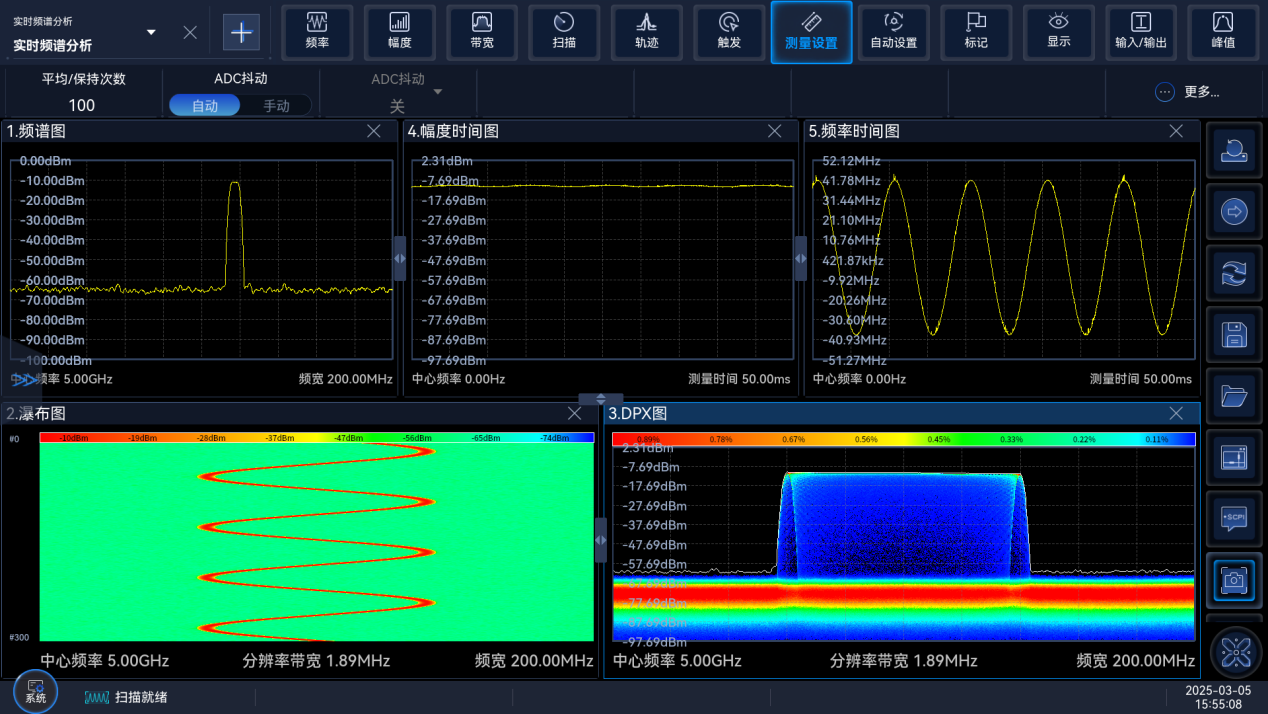

● 具備數字熒光頻譜、無縫瀑布圖、瞬時頻譜、功率vs.時間、頻率vs.時間等多種圖表
● 100%截獲概率（POI）信號最短持續時間優于1.152μs，F(xiàn)FT實時處理速度為976563次/s
● 頻率模板觸發、功率觸發等多種實時觸發功能，可用于捕獲和分析感興趣信號事件發生前后的數據
-
靈活的瞬態分析功能

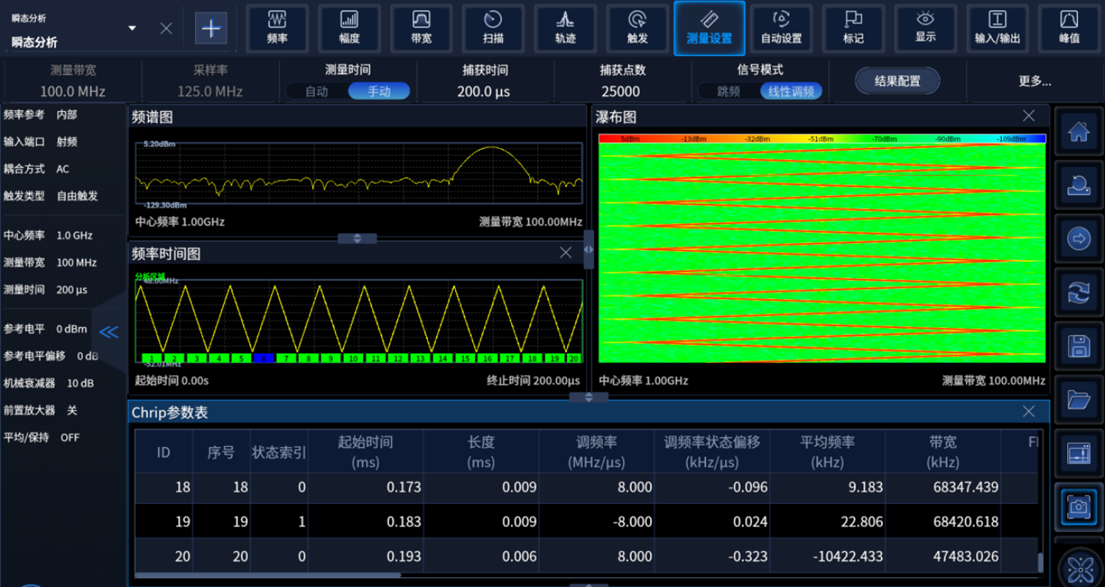

瞬態信號分析功能可以對捕獲數據的IQ幅度、相位、頻率以及功率等參數進行分析，也可以對跳頻信號、調頻連續波信號進行自動分析得到參數結果。
跳頻信號/FMCW信號分析
在瞬態分析選件基礎上，信號/頻譜分析儀還可選配S10H跳頻信號分析選件和S10F FMCW(調頻連續波)信號分析選件。其中，S10H選件能夠方便的分析頻率跳變信號，得到信號的駐留時間/切換時間、頻率和偏差等特征參數。S10F選件可以對調頻連續波信號進行自動測試，得到調頻率、調頻帶寬以及頻率非線性等參數。
-
全面的脈沖信號分析功能

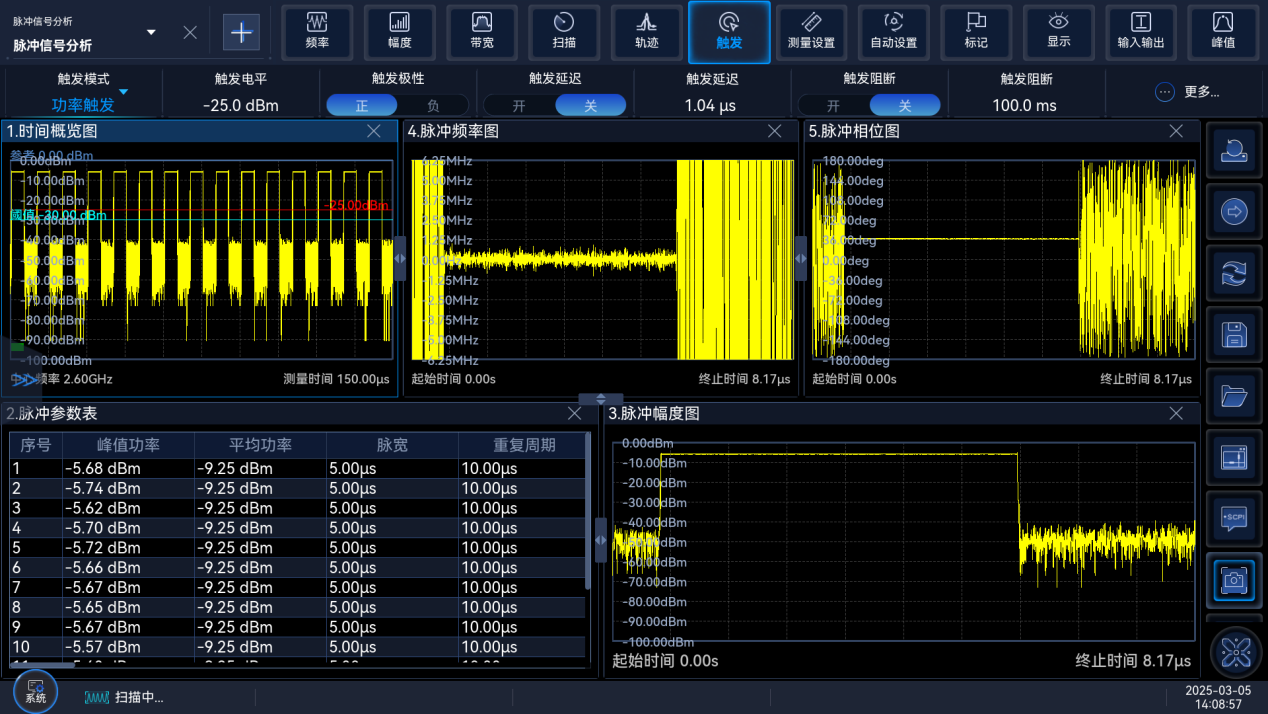

脈沖信號分析功能選件，可對脈沖調制信號進行多層次的測量分析，并以頻譜、時間圖譜、參數表等多種顯示方式展現，輔助進行系統性能衡量和問題定位。
豐富的脈沖參數測量

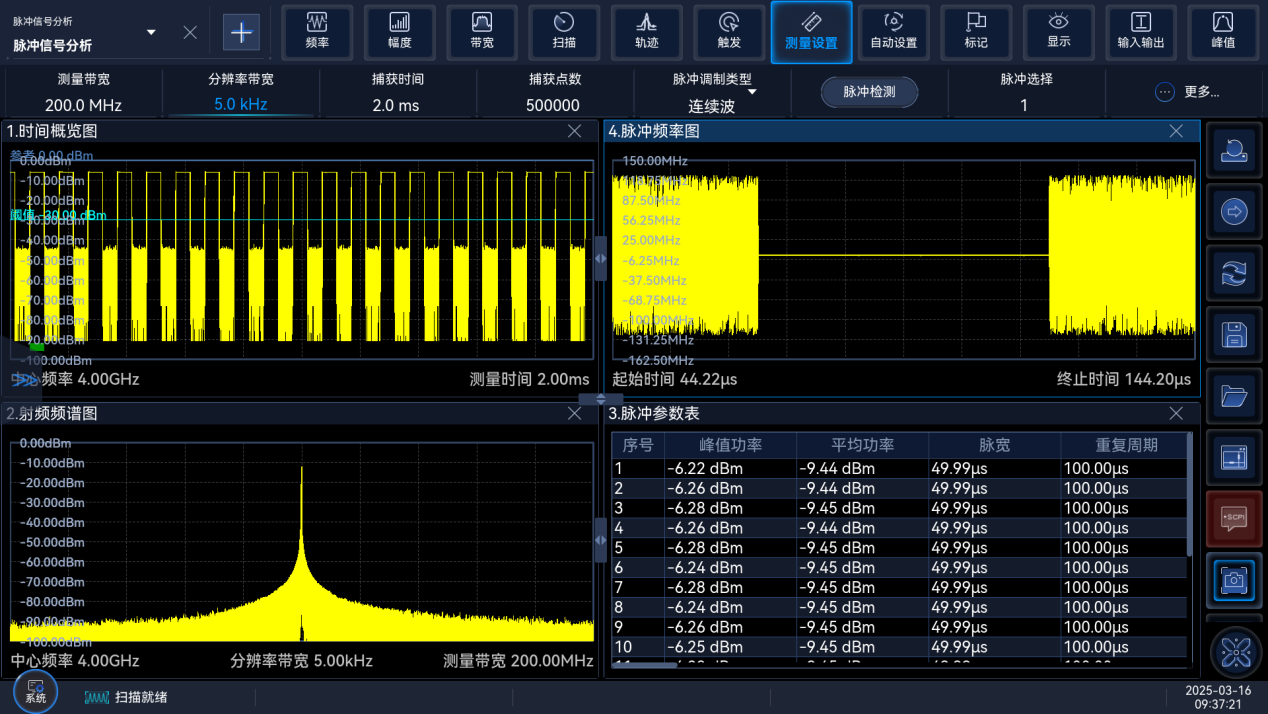

支持脈沖信號頻譜、時域特性測試，可同時對脈寬、脈沖周期、脈沖上升和下降時間、脈沖內功率下降、峰值功率、最小功率、頂值、底值、脈沖幅度、預沖、過沖、頻率誤差峰值、頻率誤差有效值、頻率偏移等脈沖參數進行分析顯示。
脈內特性分析
可對選定的任意脈沖進行幅度、脈內頻率/相位特性、頻譜特性的細節分析。
脈間特性分析
具備脈沖參數趨勢分析和統計分析功能，可對脈間特征參數的變化趨勢和分布特性進行分析。
-
精確的矢量調制信號分析功能

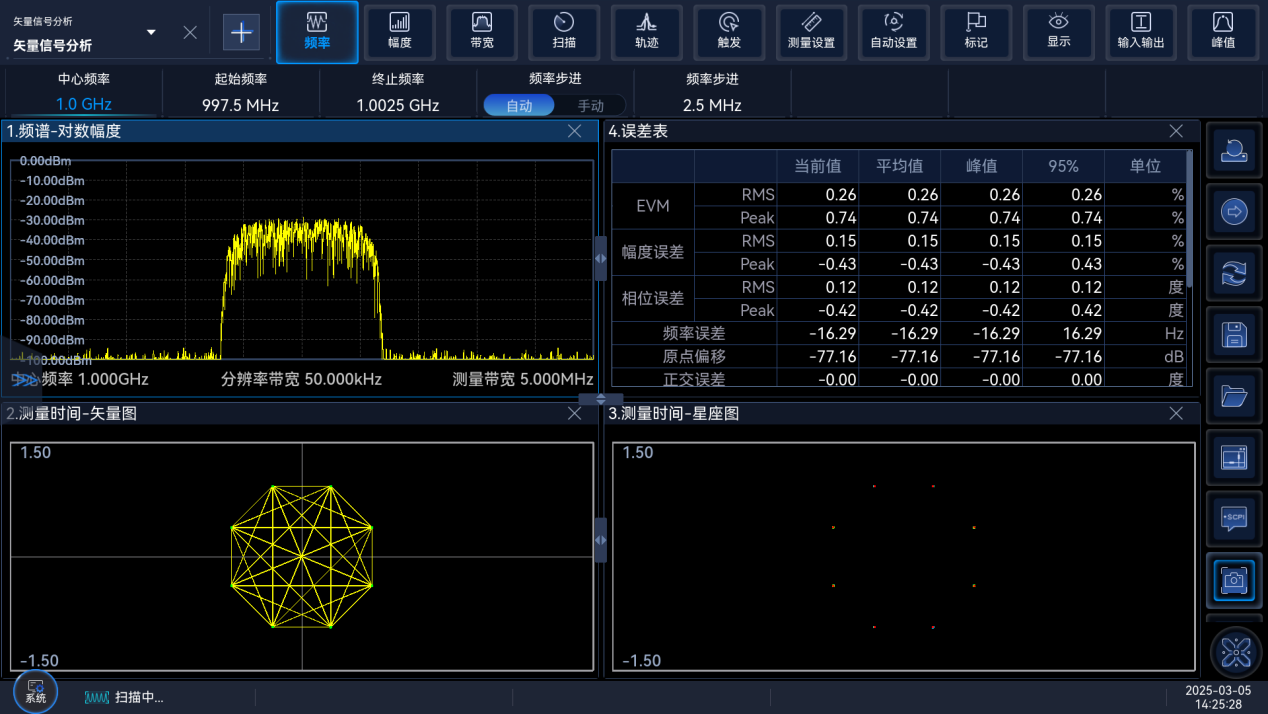

矢量信號分析功能，可對通用單載波、單調制數字調制信號進行解調，得到原始調制碼元序列和調制質量分析結果?？蓪?shù)字調制信號進行時域、頻域和調制域的聯合分析，對信號質量進行精確測試，并輔助診斷增益不平衡、正交誤差、濾波錯誤和壓縮等信號問題。
豐富的調制信號類型解調
對PSK、FSK、QAM、ASK、APSK等多種通用單載波、單調制數字調制信號進行解調分析。最高可支持4096QAM的高階調制信號的解調分析。
全面的分析圖譜形式
同時顯示解調前、解調后、參考信號、符號和各種誤差結果，支持頻譜圖、星座圖、矢量圖、相位軌跡圖、眼圖、誤差/符號表等多種顯示窗口，結果和表現形式豐富。
支持誤碼率測試
在矢量信號分析選件的基礎上，選配S12B選件，可支持基于文件導入已知數據的誤比特率測試；支持基于用戶錄制已知數據的誤比特率測試；支持基于PRBS的誤比特率測試；提供誤比特率結果輸出。
支持多調制分析
在矢量信號分析選件的基礎上，選配S12M選件，可支持符合DVB-S2/X標準的信號解調分析；提供星座圖、符號表等顯示窗口；提供EVM、原點偏移等調制質量分析結果。
-
先進用戶界面，全新交互體驗
Ceyear 4071采用11.6英寸觸摸顯示屏，測試細節顯示更全面、更直觀。參數設置菜單簡潔，一鍵直達參數設置。多測量模式并行運行與顯示，模式切換方便高效。
支持用戶自定義菜單
根據測試習慣，量身定制個性化用戶操控界面，實現一個窗口內的多功能操作，避免菜單過深、反復查找的困擾。
SCPI指令錄制
具備SCPI指令記錄按鈕，可將手動操作過程錄制成SCPI指令，以文本格式導出，也可以保存成C++、Python、Matlab、C#等語言的文件，加速控制腳本編程速度。
瀏覽器方式遠程訪問
儀器內置 Web服務，用戶可在上位機電腦上通過瀏覽器訪問儀器，在遠程監視儀器的同時，還可以進行程控控制、界面截圖、獲取數據以及文件傳輸?shù)炔僮鳌?/span>
