典型應用
-
增益壓縮二維掃描，提高測試效率
放大器等有源器件的增益壓縮測量應用（S86選件）僅需一次設置，一次連接，一次校準就可以得到放大器在頻域的所有增益壓縮參數（包括壓縮點的輸入功率，壓縮點的輸出功率，壓縮點的增益等）和線性參數（包括線性增益，輸入匹配，輸出匹配等）。具有：
? 快速準確的智能掃描；
? 一目了然的向?qū)?zhǔn)；
? 方便快捷的USB電子校準，USB功率校準；
? 二維掃描（頻率點掃功率和功率點掃頻率）一次完成；
? 多種壓縮方法——從線性/最大增益壓縮、從飽和態壓縮、回退法和X/Y法。
-
混頻器/變頻器測試
3672系列矢量網絡分析儀四端口測量功能選件（400、S82、S83、S84選件）具有內置雙源，可以完成混頻器/變頻器標量和矢量參數測試。
1）混頻器/變頻器標量參數測量
混頻器/變頻器標量測量應用選件（S82選件）可以得到頻域的所有標量參數（包括輸入/輸出端口匹配、變頻增益、輸入/輸出端功率等）。相比以往測試方法其優勢在于：
? 一次連接設置，多參數測試一次性完成；
? 人性化簡易的校準界面；
? 方便快捷的USB電子校準件校準，USB功率探頭功率校準；
? 內置雙激勵源，無需額外信號源提供本振信號；
? 基于端口匹配的功率校準技術；
? 為用戶解決高準確度的混頻器標量參數測試需求。
2）混頻器/變頻器矢量參數測量
矢量混頻/變頻器件測試應用選件（S83選件）集變頻器件的變頻損耗或增益、端口輸入/輸出功率（正向及反向）、駐波、相位及群時延等參數測量于一體的測試應用軟件。其主要特點包括：
? 測量過程需使用一個參考混頻器進行表征；
? 內置雙激勵源，無需額外信號源提供本振信號；
? 測試參數全面，相比于標量混頻器測試增加了相位及群時延等參數的測試功能。
-
濾波器測試
3672系列矢量網絡分析儀具有濾波器測試菜單，可以得到濾波器在頻域的所有通帶指標（包括帶寬，中心頻點頻率、Q值，左截止頻率、右截止頻率等）和阻帶指標（包括動態范圍，隔離度等）。具有：
? 快速準確的分段掃描；
? 一目了然的校準向?qū)В?/span>
? 快捷的高精度電子校準技術；
? 通帶和阻帶指標一次測量完成。
-
一體化脈沖S參數測試
3672系列矢量網絡分析儀具有脈沖調制信號輸出，可以完成脈沖狀態下S參數測試。具有：
? 內置四通道脈沖發生器和脈沖調制器，端口1、3可輸出脈沖調制信號；
? 完整的脈沖解決方案，可在寬帶模式和窄帶模式下進行脈沖內定點、脈沖包絡和掃頻脈沖測量；
? 可與外部脈沖發生器和脈沖調制器同步，實現復雜脈沖同步測試。
-

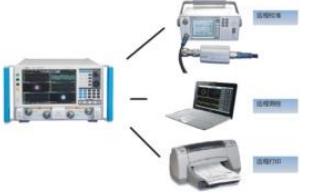

自動化測試
通過GPIB總線接口、網口提供靈活多樣的控制方式，只需完成設備的互聯，發送命令即可。為您提供一體化自動測試方案，包括自動校準、自動測量、自動讀取、自動打印等。具有：
? 簡單的控制方式，一根網線、一個GPIB卡；
? 有效的降低成本，解放有限的人力資源；
? 在有效的時間內完成更多的測試，大大縮短開發周期；
? 完成人工不可能完成的任務，如精確時間控制，復雜環境下的測試等。
-

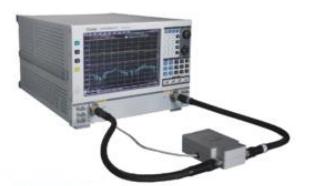

噪聲系數和噪聲參數測試
3672系列矢量網絡分析儀噪聲系數選件（003選件），結合矢量誤差修正和獨特的源端調配校準方法，提供高精度的噪聲系數和噪聲參數測量功能。
噪聲系數測量選件（003選件）可以得到被測件的噪聲系數、噪聲參數、噪聲功率參數和噪聲相關矩陣，相比以往測試方法其優勢在于：
? 一次連接設置，噪聲系數、噪聲參數和S參數等多種參數測試一次性完成；
? 較小噪聲系數的精確測量；
? 測量范圍大（0dB~55dB）；
? 可用于芯片在片噪聲系數的精確測量；
? 可用于夾具、測試系統等場景下噪聲系數的精確測量。
-
