產品綜述

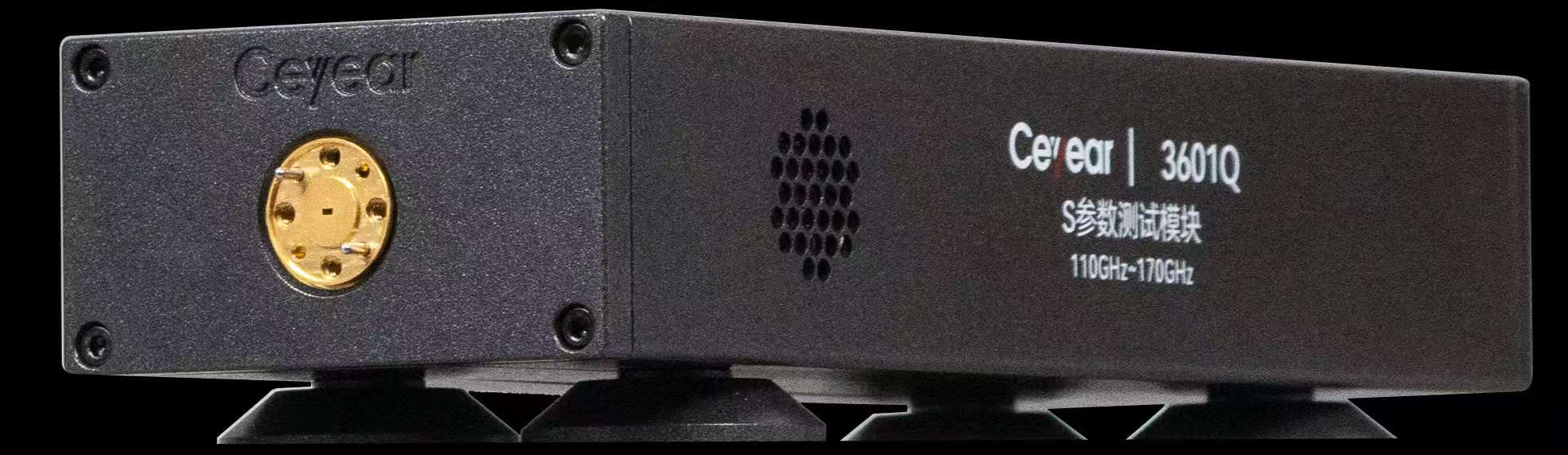

3601系列S參數測試模塊是思儀科技全新研制的矢量網絡分析儀頻率擴展產品，可與矢量網絡分析儀主機互聯搭建成毫米波S參數測試系統，矢量網絡分析儀主機通過USB電纜實現對S參數測試模塊頻率切換、功率設置等的控制。該系列S參數測試模塊具有輸出功率高、輸出端口功率程控調節范圍大、輸出功率準確度高、輸出信號頻譜純凈度高、幅相穩定度高等優點，能極大的提高測試效率。同時，S參數測試模塊體積小巧，輸出端口采用“下沉式”設計，靈活適配在片測試裝夾等多種測試場景。
功能特點
-
l 頻率覆蓋60GHz～170GHz
l 高幅相穩定性：幅度±0.05dB（typ.），相位±1°（typ.）
l 端口輸出功率高：≥10dBm
l 端口輸出功率程控電調節范圍：可達40dB@60GHz~110GHz；達30dB以上@110GHz~170GHz
l 程控功率準確度高：±0.5dB（typ.）
l 頻譜純凈度高：
帶內諧雜散(端口最大輸出功率時)：35dBc(typ.)@60GHz~110GHz、30dBc(typ.)@110GHz~170GHz；
帶外諧雜散(端口最大輸出功率時)：30dBc(typ.)@60GHz~110GHz、30dBc(typ.)@110GHz~170GHz
l 輸出波導口“下沉式”設計，兩側采用離心風扇徑向抽風散熱方式，震動小，可靈活適配芯片在片測試裝夾等測試場景
l 小型化設計，體積小、重量輕，功耗低
l 可適配國內及國外主流廠商網絡分析儀主機1
注1：端口輸出功率程控調節功能需配合思儀科技3674系列矢量網絡分析儀主機，其他主機不具備該功能
