產品綜述

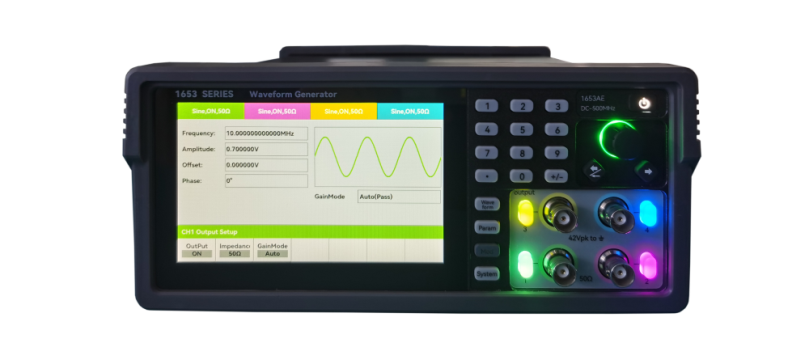

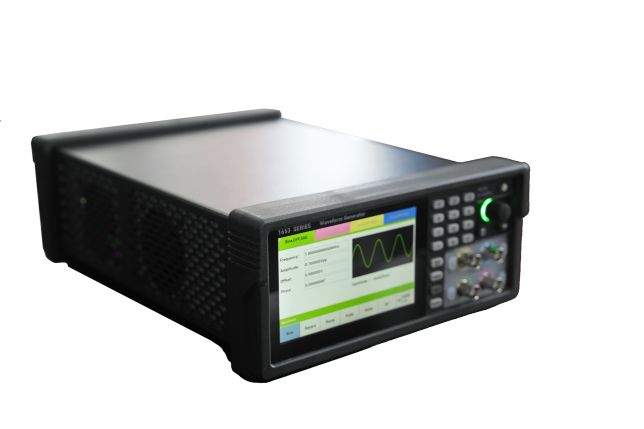

Ceyear1653系列函數/射頻任意波形發生器為思儀開陽星系列經濟型測試產品，通過多通道、深存儲、高質量的產品設計有效解決教育科研、工業測試、醫療電子等場景中用戶高性價比復雜波形信號生成問題，滿足多樣化的信號激勵應用需求。
1653系列函數任意波形發生器是一款雙通道（500MHz以內支持到4通道）、多功能的任意形發生器，數-模采樣率、垂直分辨率分別為2.4GSa/s、16bits（1653AB-AE） / 2.5GSa/s、14bits（1653AF），輸出帶寬包含120MHz、250MHz、350MHz、500MHz、1GHz多種配置，整機最大波形存儲深度2G樣點?？梢詫?shí)現常規函數波形發生、脈沖波形發生、任意波形發生及噪聲、調制信號發生、I/Q矢量基帶信號等，支持多種信號調制方式，支持定時播放、外觸發播放、循環播放等多種播放方式，每次播放的次數可自定義，并支持通道間同步等功能，支持硬件頻率計功能。
功能特點
-
主要特點
l 豐富的函數波形生成：正弦、方波、脈沖、斜坡、噪聲、直流等
l 多通道輸出：可支持到4個獨立輸出通道
l 深存儲任意波形生成：整機2G樣點存儲深度
l 多種播放方式：定時播放、外觸發播放、循環播放等多種播放方式
l 5英寸電容式觸摸屏，分辨率800*480
l 高集成度的2U半寬外形尺寸
-

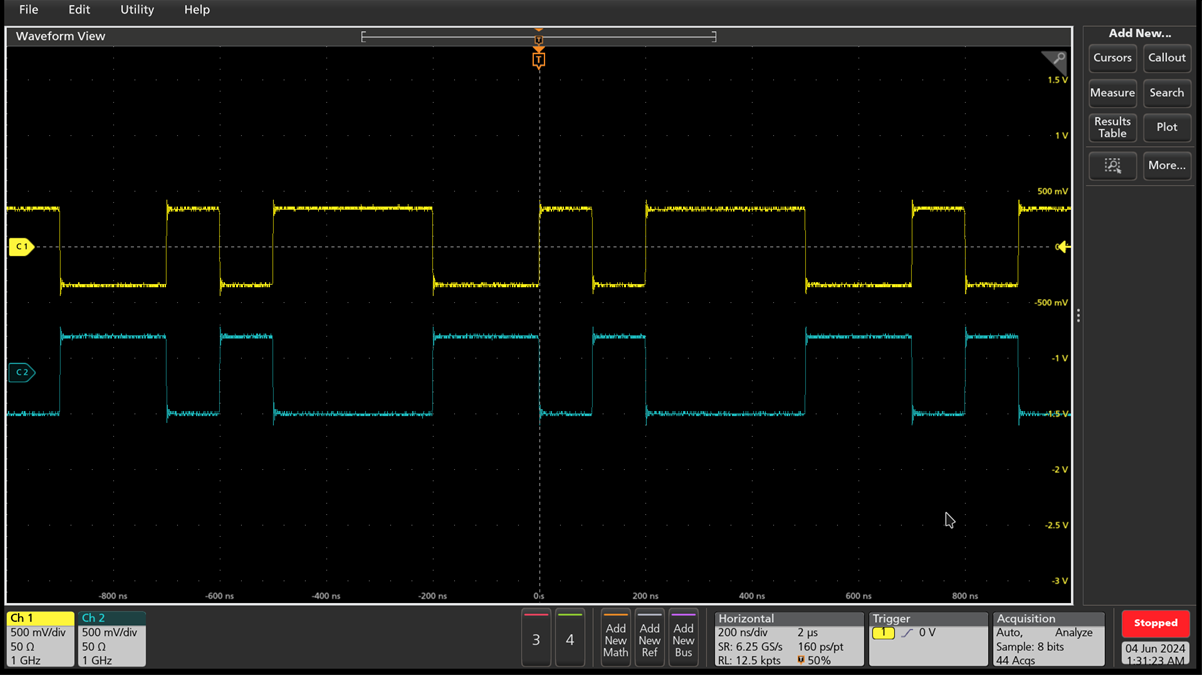

多通道波形輸出
1653系列函數任意波形發生器包含120MHz、250MHz、350MHz、500MHz和1GHz 5種帶寬機型，滿足客戶不同輸出信號頻率的信號發生需求。500MHz帶寬及以下型號支持2或4個輸出通道，通道之間可耦合輸出，如CH2=CH1、CH2=～CH1，CH2=CH1+CH2等，通道CH1、CH2及CH3、CH4可作為差分信號輸出。
-

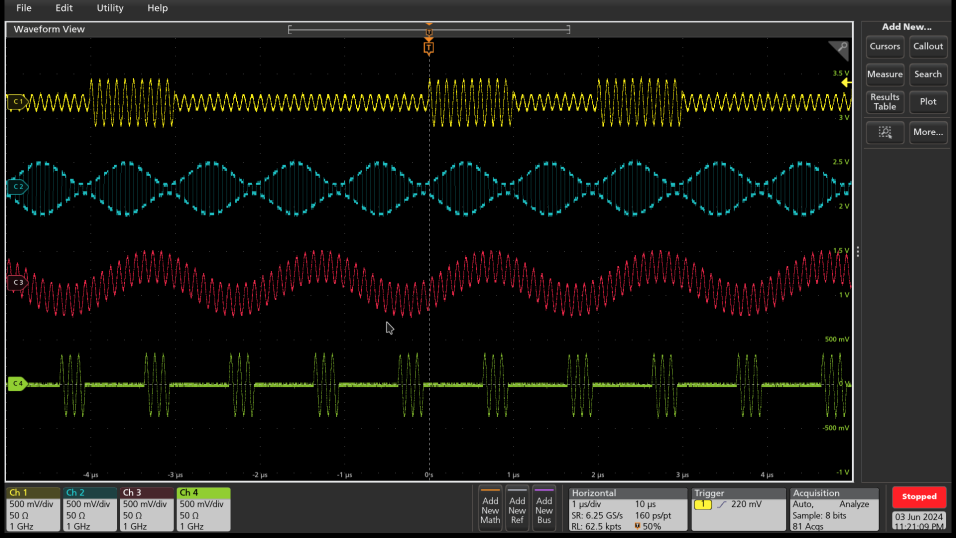

豐富的函數波形及調制信號生成
支持正弦、方波、三角、上鋸齒、下鋸齒、脈沖、噪聲、DC、PRBS函數波形生成；支持AM、DSB、FM、PM、SUM、ASK、FSK、BPSK調制以及SWEEP、BURST等功能，內置多種制式調制源以及外部調制源。
-

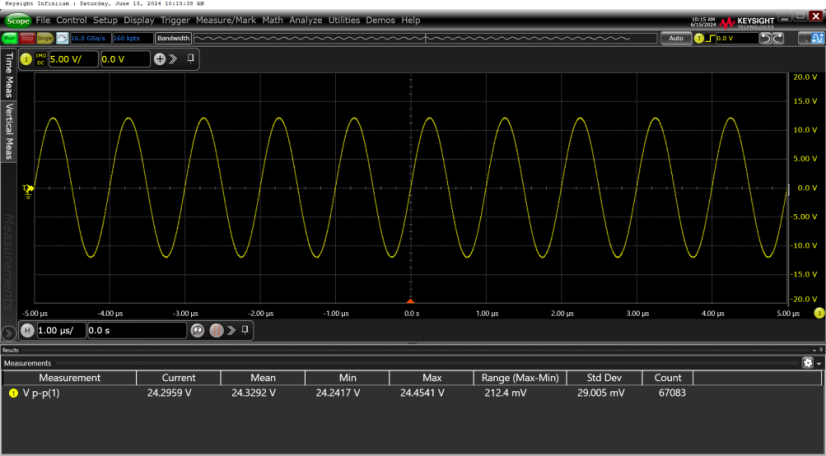

大幅度輸出
最大24Vpp（@開路）輸出幅度，內置寬帶信號的幅頻響應修正，可保證大瞬時帶寬信號輸出的平坦度。
-

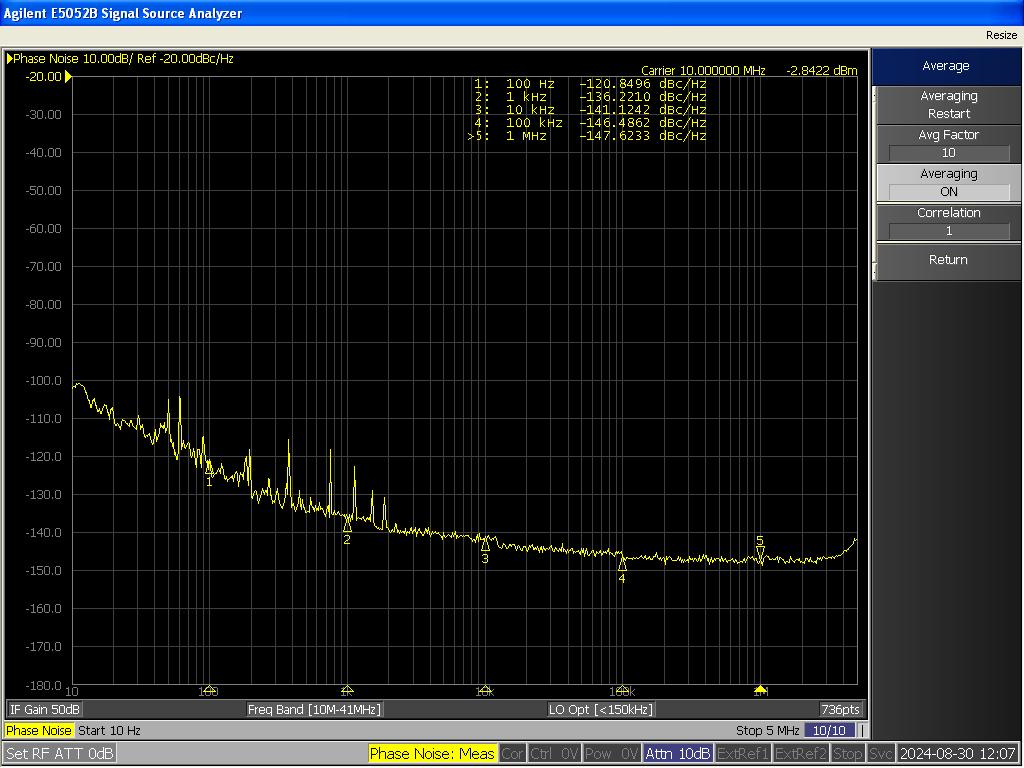

低相噪信號輸出
內置高性能采樣時鐘，可保證低相噪信號輸出，為測試對象提供理想的可變參考時鐘。
