同軸開關
SPDT同軸開關
高可靠性
良好的插損重復性
高隔離度
使用壽命＞100萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
單刀雙擲開關（無負載、自保持、TTL控制）

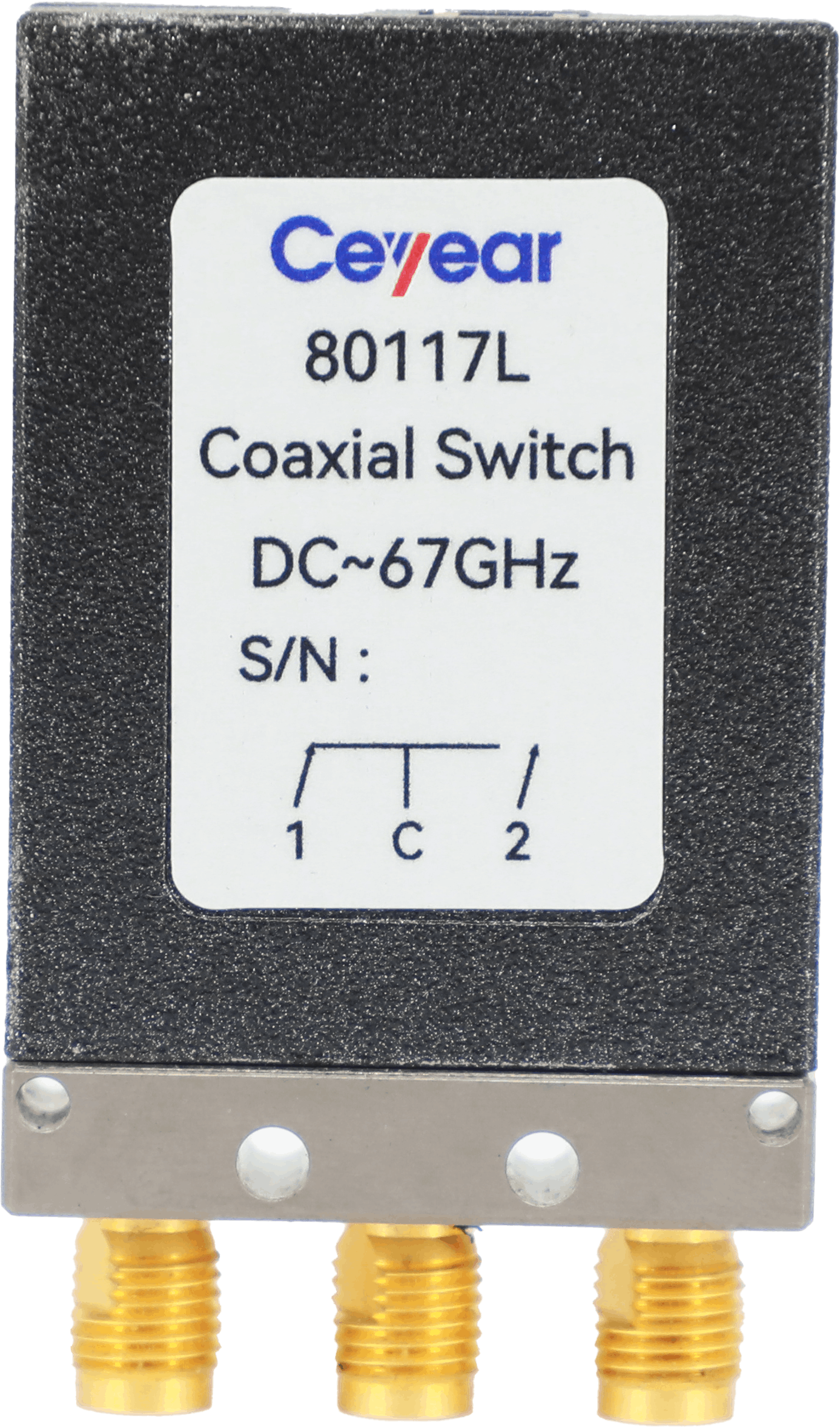

型號 | 80117D系列 | 80117E系列 | 80117F系列 | 80117H系列 | 80117L系列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SPDT | SPDT | SPDT | SPDT | SPDT |
頻率范圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 |
駐波比(Max) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～18GHz) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz) | 1.30(DC～10 GHz) 1.50(10～20GHz) 1.80(20～40GHz） | 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz) |
插入損耗 （dB Max） | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～18GHz) | 0.20(DC～4 GHz) 0.30(4～12.4 GHz) 0.60(12.4～26.5GHz) | 0.40(DC～10GHz) 0.60(10～20GHz) 0.80(20～40GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz) |
隔離度 （dB Min） | 70(DC～18GHz) | 70(DC～26.5GHz) | 80(DC～10GHz) 70(10～20GHz) 70(20～40GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz) |
承受功率 （連續波W Max） | 50@4GHz 30@18GHz | 50@4GHz 20@18GHz | 20@10GHz 5@20GHz 2@40GHz | 20@10GHz 5@20GHz 2@50GHz | 15@10GHz 5@20GHz 1@67GHz |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重復性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.1 | 0.3 |
壽命 (萬次 Min） | 100 | 100 | 100 | 100 | 100 |
接口形式 | SMA（f） | SMA（f） | 2.92mm（f） | 2.4mm（f） | 1.85mm（f） |
有無負載 | 無負載 | ||||
直流驅動 電壓（V） | 可選：+22～+28（額定值+24V）/+10V～15V（額定值12V）/+4.8～+6（額定值+5V） | ||||
直流驅動 電流（±10%mA） | 120（+24V，常溫）/210（+12V，常溫）/430（+5V，常溫） | ||||
控制方式 | TTL高/TTL低 | ||||
繼電器結構 | 自保持 | ||||
單刀雙擲開關（端接負載、自保持、TTL控制）
型號 | 80113D系列 | 80113E系列 | 80113F系列 | 80113H系列 | 80113L系列 | 80113N系列 | 80113P系列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SPDT | SPDT | SPDT | SPDT | SPDT | SPDT | SPDT |
頻率范圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 | DC～90 | DC～110 |
駐波比(Max) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～18GHz) | 1.15(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz) | 1.30(DC～10GHz) 1.50(10～20GHz) 1.80(20～40GHz） | 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz) | 1.60(DC～20GHz) 1.80(20～50GHz) 1.90(50～67GHz) 2.00(67～90GHz) | 1.50(DC～20GHz) 1.80(20～50GHz) 1.90(50～67GHz) 2.20(67～110GHz) |
插入損耗 （dB Max） | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～18GHz) | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～26.5GHz) | 0.40(DC～10GHz) 0.60(10～20GHz) 0.80(20～40GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz) | 0.80(DC～20GHz) 1.40(20～50GHz) 1.80(50～67GHz) 2.20(67～90GHz) | 0.80(DC～20GHz) 1.40(20～50GHz) 1.80(50～67GHz) 2.50(67～110GHz) |
隔離度 （dB Min） | 70(DC～18GHz) | 70(DC～26.5GHz) | 80(DC～10GHz) 70(10～20GHz) 70(20～40GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz) | 70(DC～20GHz) 65(20～50GHz) 60(50～67GHz) 60(67～90GHz) | 70(DC～20GHz) 65(20～50GHz) 60(50～67GHz) 50(67～110GHz) |
承受功率 （連續波W Max） | 50@4 GHz 30@18GHz | 50@4 GHz | 20@10GHz 5@20GHz 2@40GHz | 20@10GHz 5@20GHz 2@50GHz | 15@10GHz 5@20GHz 1@67GHz | — | — |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重復性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.1 | 0.3 | 0.3 | 0.3 |
壽命 (萬次 Min） | 100 | 100 | 100 | 100 | 100 | 50 | 50 |
接口形式 | SMA（f） | SMA（f） | 2.92mm（f） | 2.4mm（f） | 1.85mm（f） | 1.0mm（f） | 1.0mm（f） |
有無負載 | 有負載 | ||||||
直流驅動 電壓（V） | 可選：+22～+28（額定值+24V）/+10V～15V（額定值12V）/+4.8～+6（額定值+5V） | ||||||
直流驅動 電流（±10%mA） | 240（+24V，常溫）/420（+12V，常溫）/860（+5V，常溫） | ||||||
控制方式 | TTL高/TTL低 | ||||||
繼電器結構 | 自保持 | ||||||
單刀雙擲開關（無負載、自復位/自保持、TTL控制）
型號 | 80121D系列 | 80121E系列 | 80121F系列 | 80121H系列 |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SPDT | SPDT | SPDT | SPDT |
頻率范圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 |
駐波比(Max) | 1.30(DC～6GHz) 1.40(6～12.4GHz) 1.50(12.4～18GHz) | 1.30(DC～6GHz) 1.40(6～12.4GHz) 1.50(12.4～18GHz) | 1.40(DC～12.4GHz) 1.70(12.4～26.5GHz) 1.90(26.5～40GHz) | 1.40(DC～12.4GHz) 1.70(12.4～26.5GHz) 1.90(26.5～50GHz) |
插入損耗 （dB Max） | 0.30(DC～6GHz) 0.40(6～12.4GHz) 0.50(12.4～18GHz) | 0.30(DC～6GHz) 0.40(6～12.4GHz) 0.50(12.4～18GHz) 0.60(18～26.5GHz) | 0.40(DC～12.4GHz) 0.70(12.4～26.5GHz) 0.80(26.5～40GHz) | 0.40(DC～12.4GHz) 0.70(12.4～26.5GHz) 1.10(26.5～50GHz) |
隔離度 （dB Min） | 70(DC～6GHz) 60(6～12.4GHz) 60(12.4～18GHz) | 70(DC～6GHz) 60(6～12.4GHz) 60(12.4～18GHz) 55(18～26.5GHz) | 60(DC～12.4GHz) 55(12.4～26.5GHz) 50(26.5～40GHz) | 60(DC～12.4GHz) 55(12.4～26.5GHz) 50(26.5～50GHz) |
承受功率 （連續波W Max） | 1.30(DC～6GHz) 1.40(6～12.4GHz) 1.50(12.4～18GHz) | 1.30(DC～6GHz) 1.40(6～12.4GHz) 1.50(12.4～18GHz) | 1.40(DC～12.4GHz) 1.70(12.4～26.5GHz) 1.90(26.5～40GHz) | 1.40(DC～12.4GHz) 1.70(12.4～26.5GHz) 1.90(26.5～50GHz) |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重復性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.05 |
壽命 (萬次 Min） | 100 | 100 | 100 | 100 |
接口形式 | SMA（f） | SMA(f) | 2.92mm(f) | 2.4mm（f） |
有無負載 | 無負載 | |||
直流驅動 電壓（V） |
可選：+24～+30（額定值+28V）/+11～+13（額定值+12V）/+24～+30（額定值+28V）
| |||
直流驅動 電流（±10%mA） |
165（+28V，常溫）/190（+12V，常溫）/110（+28V，常溫）/300（+12V，常溫）
| |||
繼電器結構 | 自復位/自保持 | |||
控制方式 | TTL高 | |||
