解決方案
微波毫米波天線測試系統
-
方案概述
微波毫米波天線測試系統主要應用于衛星、通信、導航等各種信息化裝備配套天線性能參數測試領域，可實現微波毫米波天線的方向圖、副瓣電平、增益、軸比、極化隔離度等技術指標的自動測量。系統采用通用化、模塊化設計思想，以中電科思儀科技股份有限公司系列微波毫米波測試儀器設備為核心，通過配置不同的微波毫米波擴頻模塊，可實現0.1～500GHz全頻段測量。系統具有測量速度快、精度高、自動化程度高、測量參數種類齊全和系統配置靈活等特點。在測試儀器設備基礎上，中電科思儀科技股份有限公司可根據用戶需求提供近/遠場測試方案選擇、暗室/室外場等場地條件設計建設、掃描架/轉臺等運動機構選型以及全系統集成等完善的服務，實現真正的交鑰匙工程，滿足常規天線、相控陣天線、DBF天線、片上型天線等各類微波毫米波天線測試需求。
-
-
功能特點
-
主要特點
0.1～500GHz全頻段覆蓋
標準化、系列化、通用化設計，可實現靈活的系統配置
高精度多軸運動控制能力
完備的近場、遠場測試解決方案
強大的測量及存儲功能
完善的近遠場變換能力
強大的數據分析功能
高分辨率口徑場診斷能力
基于近場外推的陣列天線通道一致性測試能力
豐富的顯示功能靈活的測量配置方式及強大的外設支持能力
-
靈活的系統配置
系統采用了自主的高性能模塊化微波毫米波測試設備，實現了0.1～500GHz頻段的無縫覆蓋；系統提供了對國內外主流微波毫米波發射、接收設備的支持，提高了配置的靈活性。
-

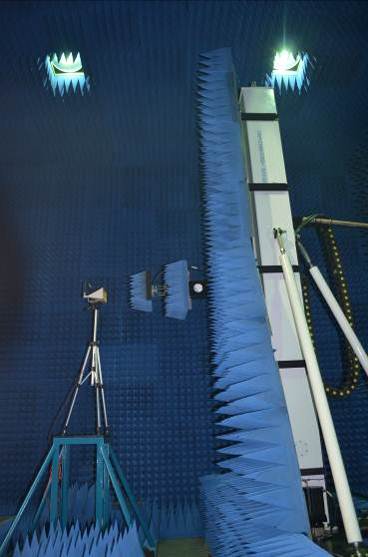

完備的近場、遠場測試解決方案
系統具備完備的近場、遠場測量能力，可根據不同的被測天線，靈活選擇合適的測量方法，再配合相應的測試設備及完善的系統測量軟件，提供針對性的天線測試解決方案，全面滿足用戶的測試需求。
-

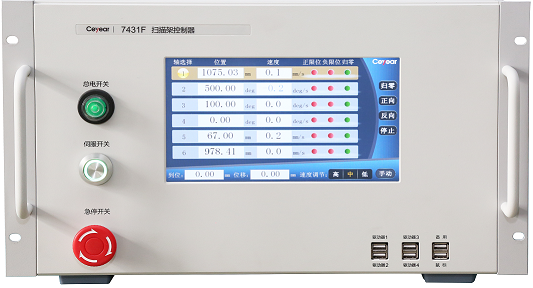

高精度多軸運動控制能力
7431X系列掃描架控制器具有4軸（可擴展）高精度運動控制能力，同轉臺/掃描架等機械運動機構結合可組成完整的轉臺/掃描架系統。儀器可實時顯示位置/角度信息，可實現程控/手動操作，具有完善的限位保護、異常情況急停保護、同步脈沖輸出等能力。
-
強大的測量及存儲功能
具備點頻、掃頻、頻率列表、連續波、脈沖等多種測量模式，可對原始測試數據以實部、虛部、線性幅度、對數幅度、相位等不同方式進行存儲。
-
完善的近遠場變換能力
具備完善的近遠場變換及誤差修正補償能力，解決用戶大口徑天線平面、柱面近場測試難題。
-

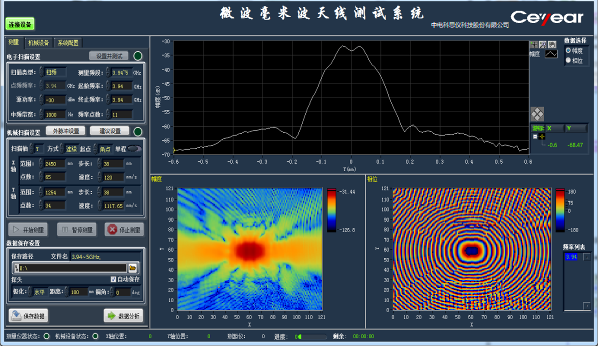

強大的數據分析功能
能夠根據測試方向圖分析各種極化形式天線的方向性、波束最大點位置、波束指向、副瓣電平和位置、波束寬度、交叉極化等參數；能夠?qū)崿F(xiàn)多文件比較分析；能夠進行用戶自定義特殊參數的計算；能夠自動生成報表并按需打印。
-

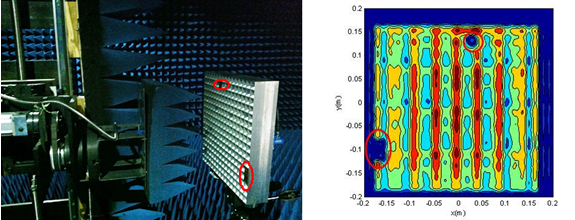

高分辨率口徑場診斷能力
系統可以利用近場掃描測試采集到的數據，通過反演變換算法，得到天線口徑場的幅相分布，實現對天線的“診斷”。特別是對于陣列天線、相控陣天線來說，口徑場診斷功能可快速定位出天線陣列中失效單元和失效組件的位置，為縮短天線的故障單元定位時間、提高效率，提供了有效的手段。
-
基于近場外推的陣列天線通道一致性測試能力
系統提供了基于近場外推的陣列天線通道一致性測試方法，利用近場全波束掃描，外推得到遠場分布并自動對多通道進行智能歸一化，可以方便地比較出各通道的幅相一致性，為陣列天線近場幅相一致性校準提供了快速、準確的手段。
-

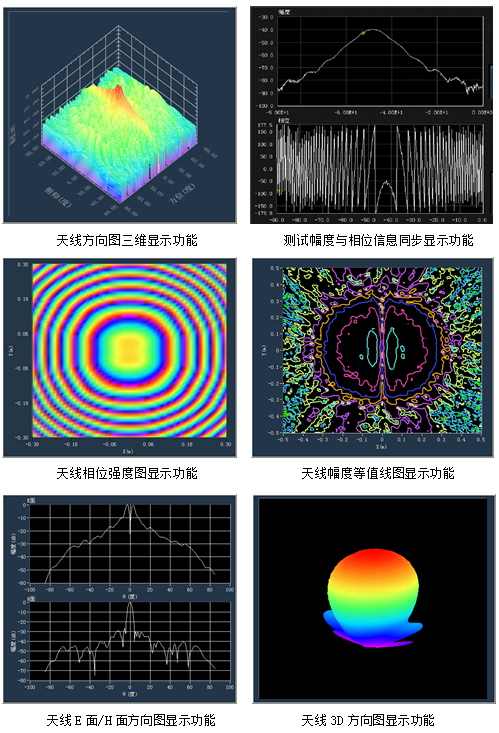

豐富的顯示功能
提供了多種繪圖選項，使顯示更直觀，滿足用戶不同關注細節的顯示需求。
-
靈活的測量配置方式及強大的外設支持能力
中電科思儀科技股份有限公司自主知識產權軟件具備強大的外設支持能力，可實現國內外主流測試轉臺（用戶可以根據測試需要選擇一維、二維及多維測試轉臺）、極化轉臺、一維/二維及多維掃描架等外圍機械設備的自動控制。
-
-

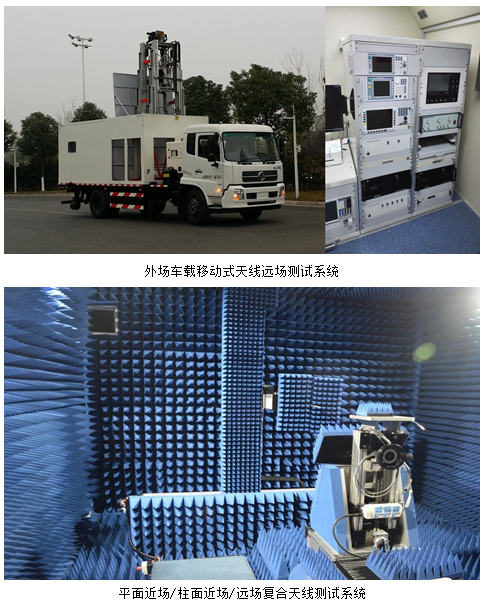

典型應用
微波毫米波天線測試系統可廣泛應用于各類天線電性能參數測試，通過選配不同的轉臺或掃描架等運動控制機構，能夠方便靈活的形成近場、遠場測試能力，通過不同的系統配置，可滿足不同客戶各類測試定制化需要。
-
-
