天線
天線

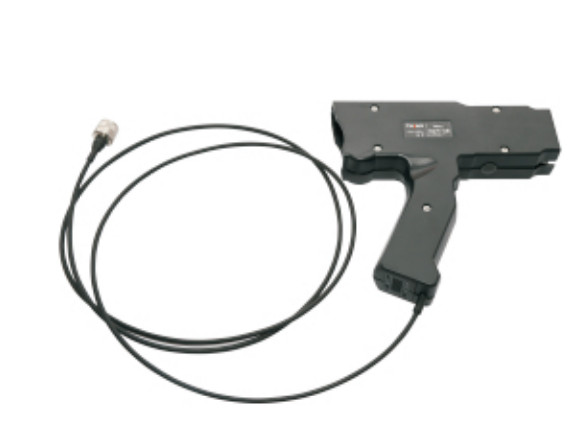

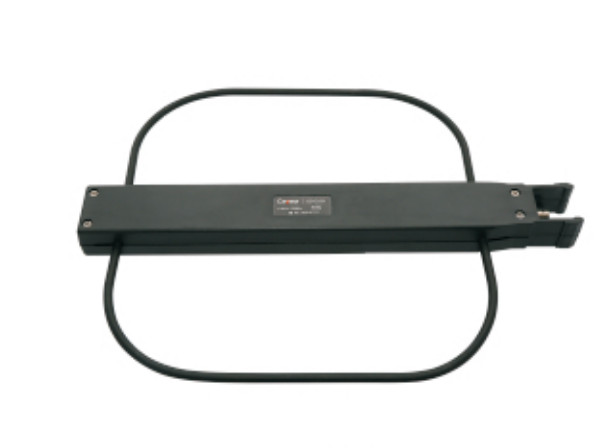

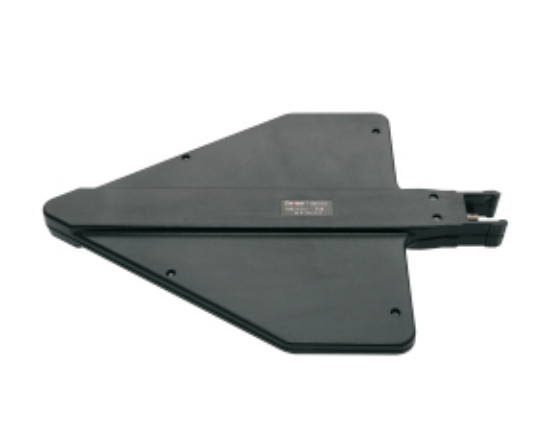

89101系列小型手持測向天線體積小、重量輕、結構緊湊、攜帶方便。在20MHz～4GHz 頻率范圍內，可用于水平極化和垂直極化信號，通過開關可控制天線分別工作在無源方式和有源方式，動態范圍寬。

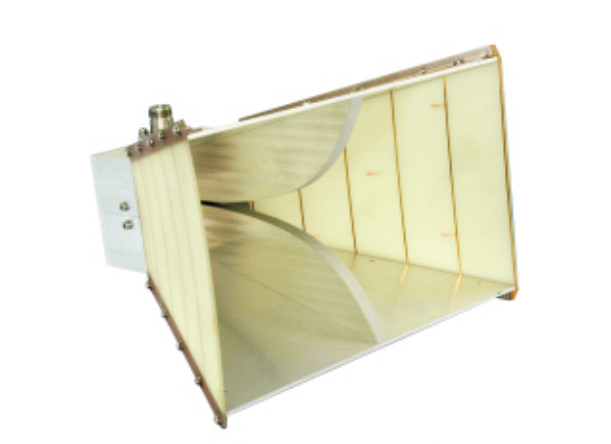

8990X系列雙脊喇叭天線具有方向性高，主模截止頻率低，工作頻帶寬等特點。

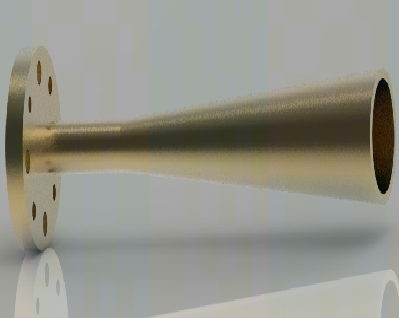

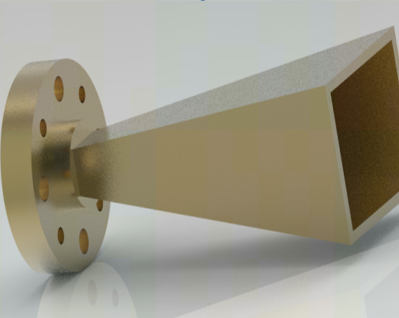

系列化太赫茲喇叭天線，共有圓錐及角錐兩種類型，頻率范圍覆蓋33GHz~1100GHz，具有駐波小、增益高等特點。
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
89101系列
型號 | 89101A | 89101B | 89101C | 89101D | 89401 |
天線增益（dB MIN） | -68@4MHz -59@10MHz -52@15MHz -51@20MHz | -65@20MHz -52@50MHz -20@100MHz -14@200MHz | -18@200MHz -15@300MHz -14@400MHz -13@500MHz | -2@500MHz -3@1000MHz -8@2000MHz -9@3000MHz -10@4000MHz | - |
天線駐波比（MAX） | — | 2.5@20MHz～200MHz | 2.5@200MHz～500MHz | 2.5@500MHz～3000MHz 3.5@500MHz～3000MHz | - |
放大器增益 (dB MIN) | - | 4(10kHz～4GHz)（放大狀態） | |||
放大器插損 (dB MAX) | - | 7(10kHz～4GHz)（直通狀態） | |||
接口形式 | C9(f)非標接口， 需與89401天線放大器配套使用 | N型 需與89101X系列天線配套使用 | |||
雙脊喇叭天線
型號 | 89901 | 89902 |
頻率范圍（GHz） | 1～18 | 18～40 |
接口駐波比 | ≤2.8(1GHz≤f≤4GHz) ≤2.5(4GHz＜f＜14GHz) ≤2.8(14GHz≤f≤18GHz) | ≤2.5(18GHz≤f≤26.5GHz) ≤4.8(26.5GHz＜f≤40GHz) |
接口形式 | N（f） | 2.92mm（f） |
天線增益（dB） | ≥3dB(1GHz≤f≤4GHz) ≥7dB(4GHz＜f＜14GHz) ≥6dB(14GHz≤f≤18GHz) | ≥3dB(18GHz≤f≤26.5GHz) ≥5dB(26.5GHz＜f≤40GHz) |
圓錐喇叭天線
型號 | 頻率范圍（GHz） | 增 益 (dB Min) | 增 益 (dB Typ) | 駐波比 (Max) | 駐波比 (Typ) | 接口形式 | 法蘭標準 |
89901K | 40～60 | 10 | 21 | 2 | 1.3 | WR19 | UG-383/U |
89901N | 50～75 | 10 | 16 | 2 | 1.2 | WR15 | UG-385/U |
89901P | 75～110 | 10 | 17 | 2 | 1.2 | WR10 | UG-387/U |
89901Q | 110～170 | 10 | 21 | 2 | 1.6 | WR6 | UG-387/U |
89901R | 140～220 | 10 | 24 | 2 | 1.8 | WR5 | UG-387/U |
89901SA | 170～260 | 10 | 20 | 2 | 1.3 | WR4 | UG-387/U |
89901S | 220～325 | 10 | 23 | 2 | 1.3 | WR3 | UG-387/U |
89901T | 325～500 | 10 | 26 | 2 | 1.4 | WR2.2 | UG-387/U |
89905H | 33～50 | 15 | 20 | 1.5 | 1.3 | WR22 | UG-383/U |
89905K | 40～60 | 15 | 20 | 1.5 | 1.3 | WR19 | UG-383/U |
89905NA | 50～75 | 15 | 20 | 1.5 | 1.3 | WR15 | UG-385/U |
89905N | 60～90 | 15 | 20 | 1.5 | 1.3 | WR12 | UG-387/U |
89905P | 75～110 | 15 | 20 | 1.5 | 1.3 | WR10 | UG-387/U |
89905QA | 90～140 | 15 | 20 | 1.5 | 1.3 | WR8 | UG-387/U |
89905Q | 110～170 | 15 | 20 | 1.5 | 1.3 | WR6 | UG-387/U |
89905R | 140～220 | 15 | 20 | 1.5 | 1.3 | WR5 | UG-387/U |
89905SA | 170～260 | 15 | 20 | 1.5 | 1.3 | WR4 | UG-387/U |
89905S | 220～325 | 15 | 23 | 1.5 | 1.3 | WR3 | UG-387/U |
89905TA | 260～400 | 15 | 23 | 1.5 | 1.3 | WR2.8 | UG-387/U |
89905T | 325～500 | 15 | 23 | 1.5 | 1.3 | WR2.2 | UG-387/U |
89905UA | 400～600 | 15 | 23 | 1.5 | 1.3 | WR1.9 | UG-387/U |
89905U | 500～750 | 15 | 23 | 1.5 | 1.3 | WR1.5 | UG-387/U |
89905VA | 600～900 | 15 | 23 | 1.5 | 1.3 | WR1.2 | UG-387/U |
89905V | 750～1100 | 15 | 23 | 1.5 | 1.3 | WR1.0 | UG-387/U |
角錐喇叭天線
型號 | 頻率范圍（GHz） | 增 益 (dB Min) | 增 益 (dB Typ) | 駐波比 (Max) | 駐波比 (Typ) | 接口 形式 | 法蘭 標準 |
89906H | 33～50 | 15 | 23 | 1.5 | 1.2 | WR22 | UG-383/U |
89906K | 40～60 | 15 | 23 | 1.5 | 1.2 | WR19 | UG-383/U |
89906NA | 50～75 | 15 | 23 | 1.5 | 1.2 | WR15 | UG-385/U |
89906N | 60～90 | 15 | 23 | 1.5 | 1.2 | WR12 | UG-387/U |
89906P | 75～110 | 15 | 23 | 1.5 | 1.2 | WR10 | UG-387/U |
89906QA | 90～140 | 15 | 23 | 1.5 | 1.2 | WR8 | UG-387/U |
89906Q | 110～170 | 15 | 23 | 1.5 | 1.2 | WR6 | UG-387/U |
89906R | 140～220 | 15 | 23 | 1.5 | 1.2 | WR5 | UG-387/U |
89906SA | 170～260 | 15 | 23 | 1.5 | 1.2 | WR4 | UG-387/U |
89906S | 220～325 | 15 | 23 | 1.5 | 1.2 | WR3 | UG-387/U |
89906TA | 260～400 | 15 | 23 | 1.5 | 1.2 | WR2.8 | UG-387/U |
89906T | 325～500 | 15 | 23 | 1.5 | 1.2 | WR2.2 | UG-387/U |
89906UA | 400～600 | 15 | 24 | 1.5 | 1.2 | WR1.9 | UG-387/U |
89906U | 500～750 | 15 | 24 | 1.5 | 1.2 | WR1.5 | UG-387/U |
89906VA | 600～900 | 15 | 24 | 1.5 | 1.2 | WR1.2 | UG-387/U |
89906V | 750～1100 | 15 | 23 | 1.5 | 1.2 | WR1.0 | UG-387/U |
主機型號
|
編號 |
名稱 |
描述 |
|
|---|---|---|---|
|
89401 |
天線放大器 |
9KHz～4GHz |
|
|
89101A |
天線A |
9KHz～20MHz |
|
|
89101B |
天線B |
20MHz～200MHz |
|
|
89101C |
天線C |
200MHz～500MHz |
|
|
89101D |
天線D |
500MHz～4GHz |
|
|
89901 |
角錐喇叭天線 |
1GHz～18GHz |
|
|
89902 |
角錐喇叭天線 |
18GHz～40GHz |
|
|
89901K |
圓錐喇叭天線 |
40GHz～60GHz |
|
|
89901N |
圓錐喇叭天線 |
50GHz～75GHz |
|
|
89901P |
圓錐喇叭天線 |
75GHz～110GHz |
|
|
89901Q |
圓錐喇叭天線 |
110GHz～170GHz |
|
|
89901R |
圓錐喇叭天線 |
140GHz～220GHz |
|
|
89901SA |
圓錐喇叭天線 |
170GHz～260GHz |
|
|
89901S |
圓錐喇叭天線 |
220GHz～325GHz |
|
|
89901T |
圓錐喇叭天線 |
325GHz～500GHz |
|
|
89905H |
圓錐喇叭天線 |
33GHz～50GHz |
|
|
89905K |
圓錐喇叭天線 |
40GHz～60GHz |
|
|
89905NA |
圓錐喇叭天線 |
50GHz～75GHz |
|
|
89905N |
圓錐喇叭天線 |
60GHz～90GHz |
|
|
89905P |
圓錐喇叭天線 |
75GHz～110GHz |
|
|
89905QA |
圓錐喇叭天線 |
90GHz～140GHz |
|
|
89905Q |
圓錐喇叭天線 |
110GHz～170GHz |
|
|
89905R |
圓錐喇叭天線 |
140GHz～220GHz |
|
|
89905SA |
圓錐喇叭天線 |
170GHz～260GHz |
|
|
89905S |
圓錐喇叭天線 |
220GHz～325GHz |
|
|
89905TA |
圓錐喇叭天線 |
260GHz～400GHz |
|
|
89905T |
圓錐喇叭天線 |
325GHz～500GHz |
|
|
89905UA |
圓錐喇叭天線 |
400GHz～600GHz |
|
|
89905U |
圓錐喇叭天線 |
500GHz～750GHz |
|
|
89905VA |
圓錐喇叭天線 |
600GHz～900GHz |
|
|
89905V |
圓錐喇叭天線 |
750GHz～1100GHz |
|
|
89906H |
角錐喇叭天線 |
33GHz～50GHz |
|
|
89906K |
角錐喇叭天線 |
40GHz～60GHz |
|
|
89906NA |
角錐喇叭天線 |
50GHz～75GHz |
|
|
89906N |
角錐喇叭天線 |
60GHz～90GHz |
|
|
89906P |
角錐喇叭天線 |
75GHz～110GHz |
|
|
89906QA |
角錐喇叭天線 |
90GHz～140GHz |
|
|
89906Q |
角錐喇叭天線 |
110GHz～170GHz |
|
|
89906R |
角錐喇叭天線 |
140GHz～220GHz |
|
|
89906SA |
角錐喇叭天線 |
170GHz～260GHz |
|
|
89906S |
角錐喇叭天線 |
220GHz～325GHz |
|
|
89906TA |
角錐喇叭天線 |
260GHz～400GHz |
|
|
89906T |
角錐喇叭天線 |
325GHz～500GHz |
|
|
89906UA |
角錐喇叭天線 |
400GHz～600GHz |
|
|
89906U |
角錐喇叭天線 |
500GHz～750GHz |
|
|
89906VA |
角錐喇叭天線 |
600GHz～900GHz |
|
|
89906V |
角錐喇叭天線 |
750GHz～1100GHz |
-
